掃路車是在東風底盤基礎上加裝副發動機動力,清掃,抽吸及噴水降塵,液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大,作業油耗低,操作簡便舒適,大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理,堪稱全能清掃車。
東風天錦干濕兩用掃路車的產品特點
清掃:副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**掃路車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流,在氣流的作用下,垃圾吸入吸嘴,并進入垃圾箱中;掃盤上的真空吸塵罩通過旋風工作原理將揚塵吸入垃圾箱內。底盤發動機驅動掃路車向前行走,掃**吸嘴前方的垃圾不斷進入到吸嘴中,并源源不斷地被吸到垃圾箱中,實現路面清掃。
降塵:垃圾箱內分層設計,揚塵經過濾筒過濾后將清潔的空氣排出,顆粒狀垃圾直接進入垃圾箱內;雨天或潮濕路面時,通過切換風道,所有垃圾直接以重力沉降方式進入垃圾箱內。吸入車廂體內的垃圾和粉塵經慣性分離、沖擊分離和過濾分離等三級除塵,采用**創的干式除塵清灰機構,實現過濾系統自動清灰。
底盤配置:
該車采用東風原裝二類底盤,D530平頭一排半標準頂駕駛室?guī)Э照{(diào),東風康明斯ISB180 50發動機,5000mm軸距,東風6檔變速箱,4.5T前橋,9T后橋,9.00R20鋼絲胎,全鋼160L燃油箱,帶ABS。
上裝基本配置
標準配置: | 康明斯140馬力副發動機;大力馬達;**電磁閥組;免維護自分離式離合器;免維護風機;不銹鋼垃圾箱;尾部LED箭頭燈;手動泵應急系統;精密冷彎無縫液壓油管。集成式運動**器,一鍵電腦**。 |
選裝配置: | 用戶可根據個人需求選擇加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置等配置。 |
產品全方位圖片展示

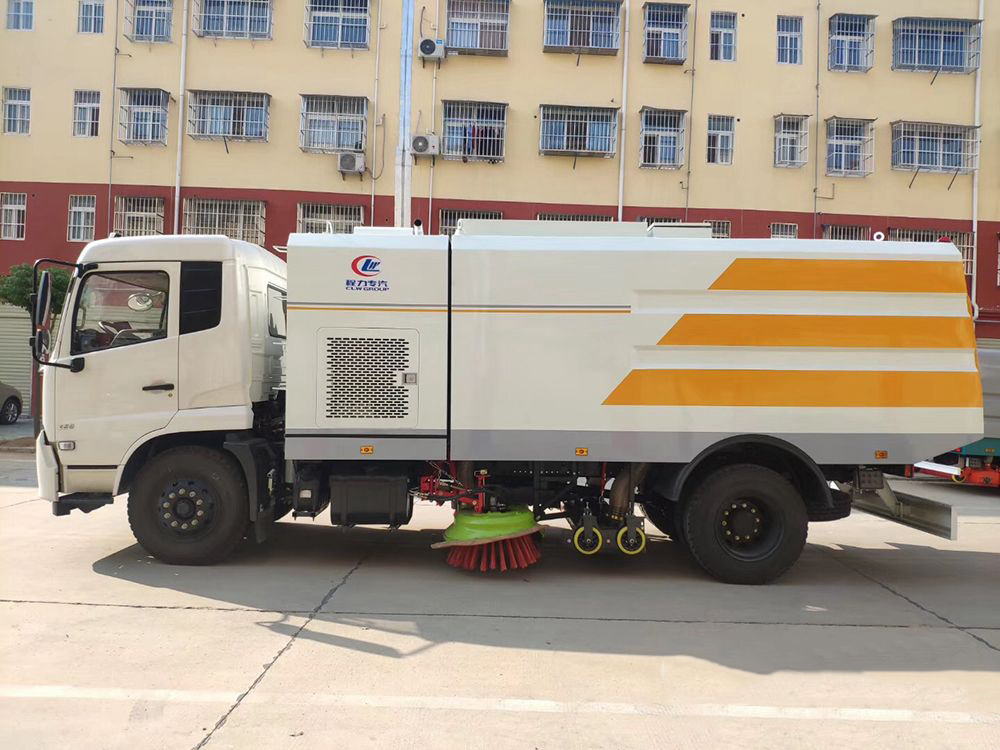

▲東風天錦干掃路車左側方位圖
▲東風天錦干掃路車右側方位圖

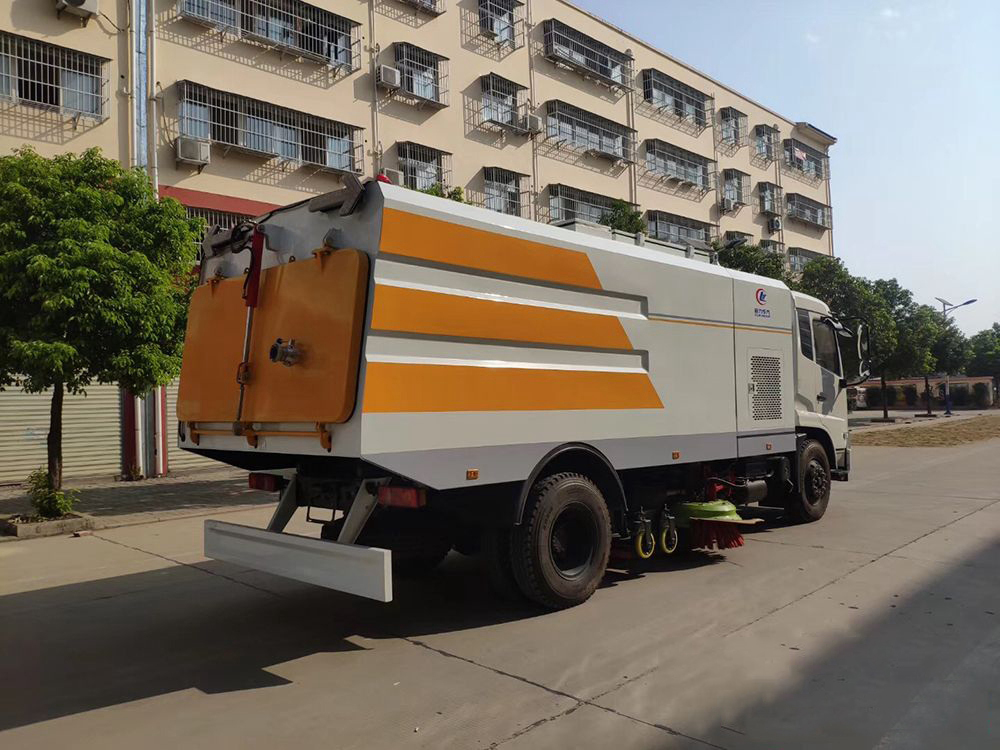

▲東風天錦干掃車右后側方位圖
東風天錦干掃車左后側方位圖

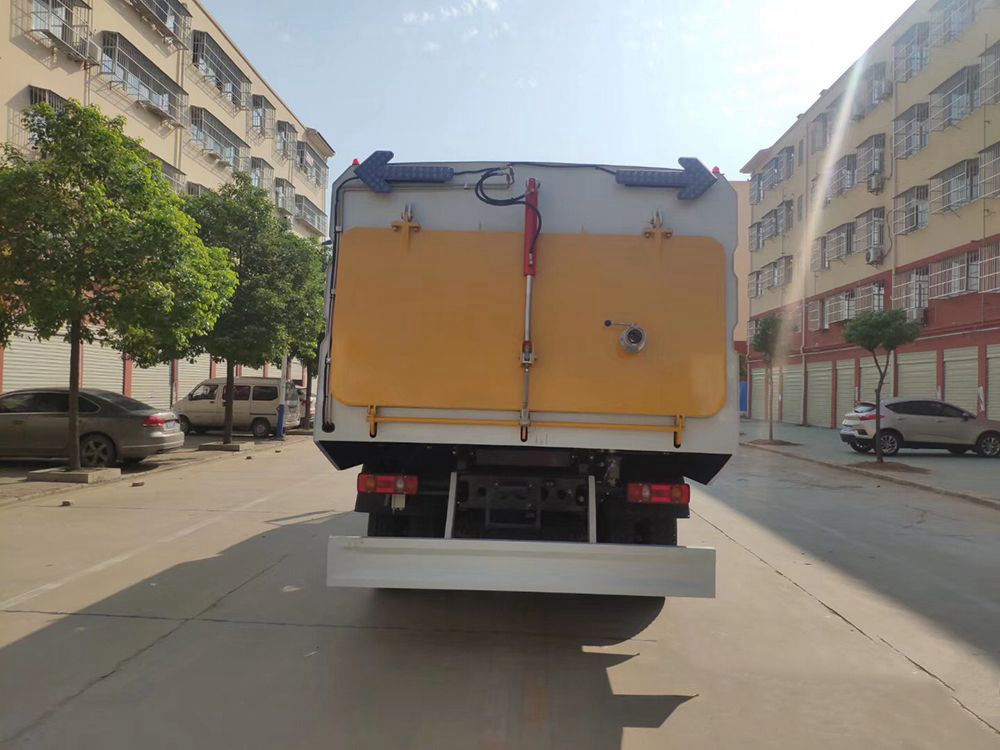

東風天錦干掃車后側方位圖
東風天錦干濕兩用掃路車的功能介紹
1)該車集掃路車、吸塵車功能于一體,可切換風道改變降塵模式,無需要使用水降塵,不受水源距離限制,是一款全地型、全天候路面清掃車,特別適用于寒冷多灰塵地區。
2)采用“中置兩立掃+真空吸塵罩+中置寬吸嘴+左右四吸塵管”的布置方式。大掃刷設計,可清除道路臺階死角垃圾,吸嘴能隨地面狀況自動找平,清掃能力大,清掃速度快。
3)真空吸塵罩有效清除掃盤工作中的揚塵,美觀大方。
4)左、右掃盤**或聯動工作設計,既能**右掃又能左右掃同時作業。掃盤有遇障避讓保護功能和復位功能,遇到障礙物后回縮,越過障礙物后復位。
5)采用副發動機專門驅動風機和液壓系統,保證行駛過程中能繼續工作,保證清掃過程的連續性。
6)副發動機與風機之間的傳動設置設有自動離合器,可保證副發動機空載起動和停機時與風機的自動脫離,降低對副發動機的沖擊,提高了副發動機的工作可靠性和使用壽命。
7)進口液壓閥組,能保證整車的液壓動作的穩定性和流暢性。
8)優質液壓馬達,能保證掃盤的工作穩定性,使用壽命長。
9)精密無縫冷彎液壓油管,內壁無氧化雜質,保證液壓油路清潔,不堵閥。
10)掃盤刷臂內使用高性能工程塑料隔套,耐磨性好,免打黃油免維護,節省人力物力。
11)不銹鋼垃圾箱,強度高,可抗一般性腐蝕,增加箱體的使用壽命。
12)超寬后門且大于90度的開啟角度,易于傾倒垃圾,清理垃圾箱。
13)垃圾箱傾翻角度大于48度,易于傾倒垃圾。
東風天錦干濕兩用掃路車主要技術參數 | |||
產品** | 企業名稱 | ||
車輛型號 | CLW5162TSLD5 | 公告批次 | 320 |
外形尺寸 | 7400,7800,8**,8300,8600,×2490×3** | 罐體容積(m3) | |
總質量 | 15800 | 額定質量 | 4050 |
整備質量 | 11555 | 前排乘客(人) | 3 |
軸荷 | 5600/10200 | 免征 | 是 |
**高時速(km/h) | 98 | 燃油 | 否 |
油耗(L/**Km) | 環保 | 是 | |
燃油類型 | 柴油 | 排放標準 | 國五 |
其他 | 1,整車長度與軸距對應關系為:7400/3800,7800/4200,8**/4500,8300/4700,8600/5000。2,防護材料:Q23**碳鋼,連接方式:左右側面防護豁免,后下部防護與副梁采用螺栓連接,后部防護斷面尺寸:50×240,后部防護離地高度:450。3,ABS型號:4460046440;生產廠:威伯科汽車**系統(**)有限公司;ABS型號3631010-C2000,生產廠:東科克諾爾商用車制動系統(十堰)有限公司。隨底盤選裝駕駛室。 |
東風天錦干濕兩用掃路車底盤參數 | |||
底盤型號 | DFL1160BX1V | 底盤品牌 | 東風牌 |
軸 數 | 2 | 前輪距 | 1880,1900,1920 |
軸 距 | 3800,4200,4500,4700,5000 | 后輪距 | 1800,1860,1820 |
輪 胎 數: | 6 | 輪胎規格 | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5 |
接近離去角 | 20/18 | 前懸后懸 | 1430/2170 |
東風天錦干濕兩用掃路車發動機參數 | |||
發動機型號 | 發動機生產企業 | 排量(ML) | 功率(KW) |
ISD210 50 | 東風康明斯發動機有限公司 | 6700 | 155/210 |
ISD190 50 | 東風康明斯發動機有限公司 | 6700 | 144/195 |
ISD180 50 | 東風康明斯發動機有限公司 | 4500 | 132/179 |
EQH180-52 | 東風商用車有限公司 | 4752 | 132/179 |
EQH180-53 | 東風商用車有限公司 | 4752 | 132/179 |
ISB180 50 | 東風康明斯發動機有限公司 | 5900 | 132/179 |
ISD270 50 | 東風康明斯發動機有限公司 | 6700 | 198/269 |
ISB210 50 | 東風康明斯發動機有限公司 | 5900 | 155/210 |
ISB190 50 | 東風康明斯發動機有限公司 | 5900 | 140/190 |
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑系統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣可以避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻系統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油系統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除系統內部的膠質和積碳,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢復密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向系統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難系統滲漏,更換動力轉向機配件后,也須清洗保養一次。清除系統中有害的油泥、漆膜,清除低溫時的轉向困難,制止并預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的制動轉向液。
(8)制動系統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除系統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止制動液變質過期,徹底更換舊的制動液。
(1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件只收工本費,不加其他費用。
(3)售后服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車? 購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦? 專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供優質的服務!
