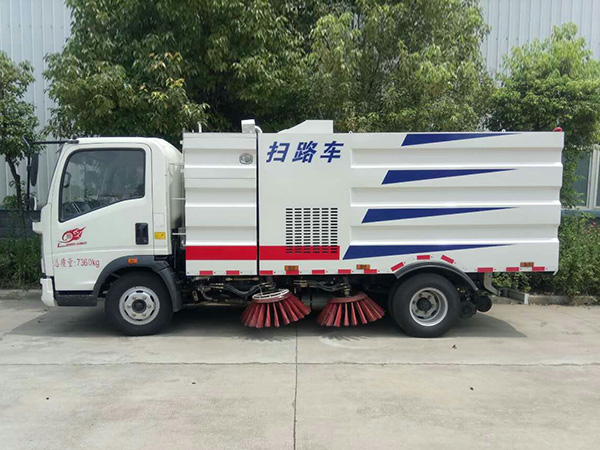

掃路車是在東風底盤基礎上加裝副發動機動力,清掃,抽吸及噴水降塵,液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大,作業油耗低,操作簡便舒適,大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理,堪稱全能清掃車。
產品特點
洗掃工作原理:清掃作業裝置工作的同時,副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿,各噴桿上裝有多個特制的不銹鋼扇形噴嘴,扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀,直接沖洗路面,沖洗路面后的水被吸回到垃圾箱中,實現路面洗掃。
清掃:副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流,在氣流的作用下,垃圾吸入吸嘴,并進入垃圾箱中。底盤發動機驅動洗掃車向前行走,掃**吸嘴前方的垃圾不斷進入到吸嘴中,并源源不斷地被吸到垃圾箱中,實現路面清掃。
洗掃:清掃作業裝置工作的同時,副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿,各噴桿上裝有多個特制的不銹鋼扇形噴嘴,扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀,直接沖洗路面,沖洗路面后的水被吸回到垃圾箱中,實現路面洗掃。
路沿和路沿石立面洗刷:利用掃盤的左或右立掃,左或右噴桿上的路沿石清洗噴嘴,選用左或右洗掃作業模式進行洗掃作業,就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧:在洗掃車后部垃圾箱下方配有噴霧噴桿,噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵,打開后噴霧開關,啟動底盤車前行,就可進行噴霧降塵作業。
低壓沖洗:利用離心水泵的低壓力、大流量對路面進行沖洗作業,作灑水車用。
上裝基本配置
標準配置: | 采用“中置二掃盤+中置吸嘴+后噴霧裝置”的結構布局,康機170馬力的副發動機,三洋馬達,德國原裝進口高壓水泵(帶前沖/側噴/中噴/后噴霧/側沖洗車水**/垃圾箱自潔裝置),高壓路沿清洗噴頭,威龍低壓水泵,不銹鋼的水箱垃圾箱(均帶防溢或低水位報**裝置),施耐德的**開關、美國傳感器,尾部的LED箭頭燈,倒車及洗掃狀態室內監視器。18米高壓沖洗卷盤,集成式運動**器,一鍵電腦**。 |
選裝配置: | 用戶可根據個人需求選擇加裝霧炮機組、電子遙控水炮、雪鏟、高壓清洗架、**吸管裝置等配置。 |
【主要技術參數】 | ||||
產品** | 華通牌 | 公告批次 | ||
產品名稱 | 掃路車 | 產品型號 | 5073型掃路車 | |
總質量(Kg) | 7360 | 罐體容積(m3) | ||
額定載質量(Kg) | 1280,1215 | 外形尺寸 | 6190×2090×2500 | |
整備質量(Kg) | 5950 | 貨廂尺寸 | ×× | |
額定載客(人) | 準拖掛車總質量(Kg) | |||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | ||
接近角/離去角(°) | 19/15 | 前懸/后懸 | 1160/1670 | |
軸數 | 2 | 軸距 | 3360 | |
軸荷(Kg) | 2795/4565 | **高車速(Km/h) | 90 | |
其它 | 備注:側面防護用側面裝置替代,后防護材料為Q235,,連接方式為:焊接連接,斷面尺寸為:**×50(mm),后部防護裝置離地高度為:450(mm)。ABS系統型號為XH-KQ4S4M-E01,生產企業:廣州市西合汽車電子裝備有限公司。 | |||
【底盤技術參數】 | ||||
底盤型號 | ZZ1077E3415E174C | 底盤名稱 | 載貨汽車底盤 | |
**名稱 | 豪沃牌 | 生產企業 | **重汽集團濟南商用車有限公司 | |
外形尺寸 | 5865×2010,2180×2400 | 輪胎數 | 6 | |
接近角/離去角(°) | 19/17 | 輪胎規格 | 7.00R16LT 7.50R16LT | |
鋼板彈簧片數 | 3/5+3,8/9+6,11/9+7,9/12+9,11/11+7 | 前輪距 | 1605,1805 | |
燃料種類 | CNG | 后輪距 | 1555,1595,1796 | |
排放標準 | GB17691-2005國Ⅴ,GB18285-2005,GB11340-2005 | |||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | |
CY4102-N5D CY4102-N5C | 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 | 3856 3856 | 84 91 | |
項 目 | 參 數 | |||

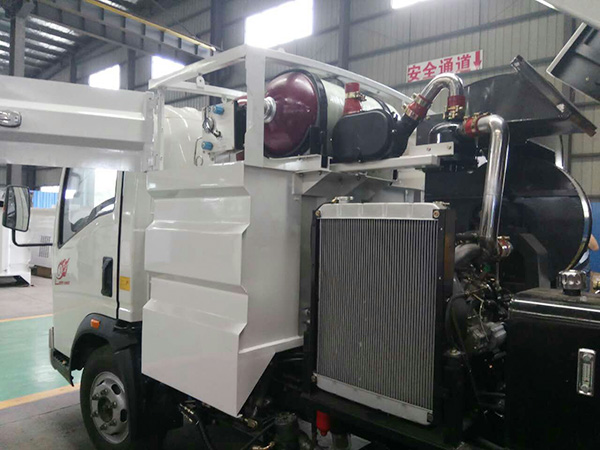

副發動機型號 | ISUZU 4JB1 | |||
副發動機功率 | 54kW | |||
**大總質量 | 7300kg | |||
**高車速 | ≥95km/h | |||
清掃寬度 | ≥2.8-3 m | |||
清水箱容積 | 1.5m3 | |||
垃圾箱容積 | 4m3 | |||
作業速度 | 3~20km/h | |||
**大作業能力 | 60000 m2/h | |||
**大吸入粒度 | 120 mm | |||
清掃效率 | ≥95% |
性能參數: | 清掃寬度:3m,水箱容積:1.5立方,垃圾容積:4立方。 |
產品配置: | 純正五十鈴副發動機(ISUZU 4JB1),伊頓擺線馬達,海普瑞斯電磁閥組,**開關(施耐德),洛陽北玻臺信風機,液壓油管(廣州天河),灑水電子水泵(新西山水泵)液壓缸(上海潤島)。 |
掃 路 車 簡 介 | 液壓油泵采用意大利進口;電磁閥采用德國進口;液壓管路采用德國標準技術密封結構形式,關鍵**部件采用法國施耐德技術原件,使用壽命長,穩定可靠,故障率低;液壓元件采用集成疊加設計,駕駛室電液集中**,操作方便;掃盤有防碰撞 自動避讓功能,可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式;吸嘴為后置浮動式,可自動調節適應地面凹凸不平的狀況;可調節的霧狀噴灑水壓塵,在節水的同時消除二次污染。操作方便;四掃盤與吸嘴進行掃吸結合,吸掃能力**兩側可同時工作,也可單側**工作清掃裝置機構簡潔可靠,清水箱液壓系統核心元件原裝進口外觀造型電腦設計,高位側裙,曲面過渡,車型構造及外觀由中聯重科工程師精心設計,棱角分明,辨識度高。 |
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑系統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣可以避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻系統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油系統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除系統內部的膠質和積碳,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢復密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向系統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難系統滲漏,更換動力轉向機配件后,也須清洗保養一次。清除系統中有害的油泥、漆膜,清除低溫時的轉向困難,制止并預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的制動轉向液。
(8)制動系統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除系統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止制動液變質過期,徹底更換舊的制動液。
(1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件只收工本費,不加其他費用。
(3)售后服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車? 購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦? 專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供優質的服務!
